XW1000A 带护套漏水感应线可检测到线缆上沿线任何位置水的出现。本线缆外部设计有一层特殊材质的编织护套，特别适用于高度洁净环境以及金属管道的泄漏检测。它与XW漏水控制器配套安装，一旦检测到有水侵入，即会启动报警并准确指明漏水位置。

1、产品特点

专利设计

XW 1000A 漏水感应线已获得国家专利局颁发的专利证书，并通过权威机构的质量检测。可沿金属管道安装，并可检测滴水泄漏。均匀大方的结构设计，彰显产品的高端品质。

定位准确

XW 1000A 漏水感应线所具备的分布式泄漏检测与定位功能可广泛适用于各种领域。具备各种长度规格可供选择，可满足各种检测范围需要。本线缆电阻均匀，误差在0.5%内，对以电阻为重要参数的泄漏检测系统来说，具有检测定位高稳定性和高准确性。

特殊性能

XW 1000A 漏水感应线带有独特防水结构的塑料接插头，可级联延长。

XW 1000A 漏水感应线可紧贴金属管道及金属地板安装，防止静电干扰引起的误报，防止灰尘及金属屑污染。

XW 1000A 漏水感应线独有的编织护套具有较强的吸水特性，对于滞空安装的管道泄漏可在最短时间内聚集漏液触发报警，并有效的防止水滴直接滴落到下端设备。

2、检测原理

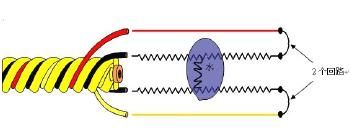

当有水接触时，渗透护套，两根感应线便会短接，从而发生电流的变化，根据电阻和导体长度的比例关系，通过控制器的快速处理，给出具体的泄漏位置。

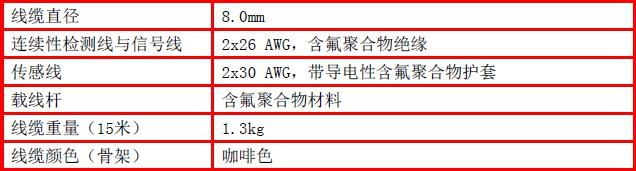

3、线缆参数

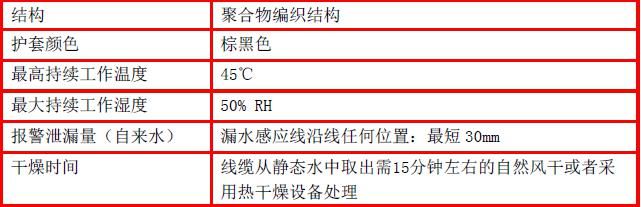

4、护套参数

5、安装须知

5.1、安装前准备

l 核实检测区域，确定工作温度、湿度。

l 清洁管壁及地板，消除一切污垢、水。油或其他物质

l 若安装于托盘内，确保托盘清洁

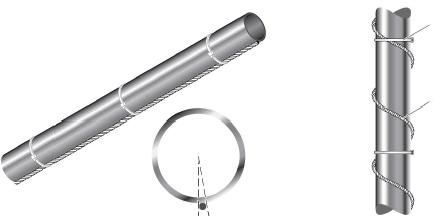

5.2、安装方式

A、沿管壁最底端平行铺设感应线，并用扎带或其他绳索固定感应线。

确保管壁最低点与感应线接触，切勿安装于顶部或两侧。

确保扎带或绳索的长度足以缠绕管道和感应线，

每一个固定点之间相距在0.5 米以内，

扎带或绳索固定感应线即可，切勿太过勒紧



B、沿管壁螺旋形式缠绕管道安装，并用扎带或其他绳索固定感应线。

确保各节距在0.5 米以内

扎带或绳索的长度足以缠绕管道和感应线

扎带或绳索固定感应线即可，切勿太过勒紧

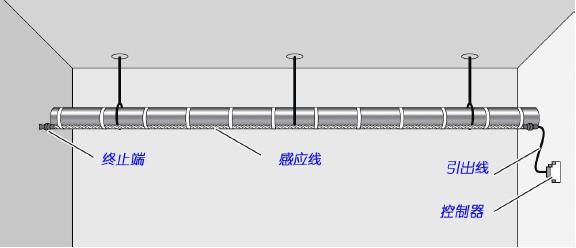

5.3、完成检测回路

连接好引出线、终止端、控制主机及其他跳接线、分支器等设备。

所有感应线的公头均朝向控制器方向，末端接上终止端完成检测回路。



注意事项：

 感应线在铺设过程中保持干燥和洁净

感应线需在规定的工作温度下使用，不可与明火接触

感应线不允许有过紧的挤压

感应线安装前应清洗管道或地板表面

感应线应尽可能在其他设备均已安装到位后再铺设，减少损坏和污染带来的风险

感应线不能与酸碱油等腐蚀性物质长时间接触
